使用 System Center Capacity Planner 提前进行规划

如今，基础结构组件对其支持的业务至关重要。但是，随着用户数量不断增加而公司变得日益分散，准确估计用于运行组件的服务器大小和

数量便日益成为一个难题。硬件不足会导致对最终用户的响应缓慢，而硬件太多则会浪费预算并增加管理负担。鉴于此，Microsoft 开发了 System Center Capacity Planner (SCCP) 2006。

使用 SCCP 可以在高水准上输入相关网络拓扑（位置、链接速度、延迟）、软件与硬件的信息，以及使用配置文件（如已发送邮件数量）。然后，SCCP 在不同的使用级别上进行模拟，列出详细的硬件和网络组件利用率。该模型可以帮助确定实施建议的配置是否能充分满足服务要求。

SCCP 无需在任何特定的服务器上运行或执行网络测试；其本质上是一款能够针对建模环境运行测试方案的模拟工具。SCCP 对系统的要求实际上很低：带有 Service Pack 2 (SP2) 的 Windows^® XP、Windows Server^® 2003 或带有 SP4 的 Windows 2000 外加 Microsoft^® .NET Framework 2.0 即可。下一代 SCCP 预计可以与 Systems Management Server (SMS) 和 Microsoft Operations Manager (MOM) 更密切结合，自动收集某些信息，因为 MOM 已经收集了有关服务器利用率的信息，而 SMS 则维护有关硬件配置的信息。

安装 SCCP 2006 很简单；标准的安装向导只需接受许可协议以及确认安装文件夹。产品一旦安装，将会在“所有程序”菜单添加一个快捷方式。首次启动 SCCP 时，“Microsoft Capacity Planner Welcome”（欢迎来到 Microsoft Capacity Planner）屏幕将针对 Capacity Planner 全部四个组件中的三个提供访问，如图 1所示。

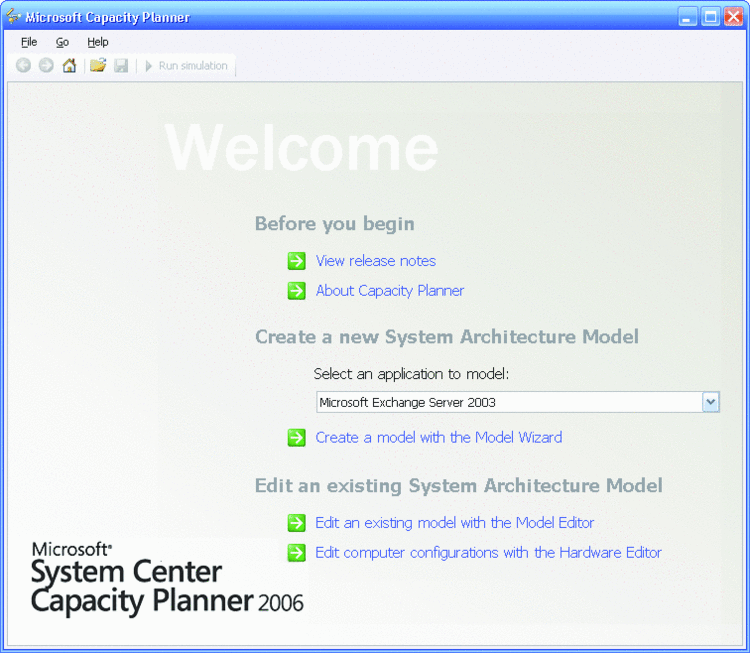

图 1 启动 Capacity Planner 工具 (单击该图像获得较小视图)

图 1 启动 Capacity Planner 工具 (单击该图像获得较大视图)

模型向导将询问一些有关所需环境的问题，以便创建系统体系结构模型 (SAM)。SAM 包括详细位置、用户、网络、使用模式和硬件。

通过向导或编辑器，可以使用模型编辑器对先前创建的 SAM 进行优化和修改。您可以在其中验证模型、显示模拟用法并测试其他方案，如邮件服务器的额外负荷或存在的远程用户。

Capacity Planner 预定义了许多可在 SAM 中使用的硬件类型。但是，如果您有不同的需求，Hardware Editor（硬件编辑器）还支持客户自定义硬件配置。

当选定一个模型后，Capacity Planner Simulation 允许针对所选模型执行各种测试，以确定其在真实环境下实施的可行性。

观察组件以及了解它们之间如何互操作的最佳方式，就是实际使用工具。我将首先启动该向导并运行模拟，然后通过添加自定义硬件来优化体系结构模型。在此演练中，我需要处理的是 Exchange 环境，但其过程与 MOM 相类似。

在规划的基础结构上执行验证或“假设分析”方案之前，或即使您只是想运行有关当前所部署基础结构的方案，也必须将环境描述给 SCCP。遗憾的是，在当前版本中不能只是简单地扫描网络。相反，必须从物理位置及其之间的连接类型、服务器的放置、邮箱与用户等不同方面来详细描述您的基础结构，并提供用户如何利用此环境的详细信息。

该工具有一些限制，这在用户指南中有详细说明。例如，在一个 Exchange 模型中，只支持单个林。这意味着不会对外部林中的域进行建模，并假定所有前端服务器在同一站点存储全局编录和邮箱。只能建模 100 个站点，其中最多 10 个中枢站点，最多 300 台服务器，只支持 Outlook^® 2003 客户端（Web 或本地）。好消息是 SCCP 在中心/中枢位置可支持多达 49,999 个客户端，在分支位置最多支持 10,000 个客户端。不支持某些 Exchange 功能，例如 ActiveSync^® 和 Outlook Mobile Access 连接以及原有连接选项如 POP 和 IMAP。由备份和还原操作引起的利用率以及群集配置都不考虑在内；但是，Capacity Planner 所要求的选项可以对日常邮件使用情况精确建模。

若要从“欢迎”页面开始演练，请选择“使用模型向导创建模型”并详细描述要建模的基础结构。我将要创建的公司有三个办公地点：Dallas 的总部以及分别在 Houston 和 Austin 的两个分支机构。三地都有大量的本地电子邮件用户。每个位置都无需必备自己的服务器，因此我提供了有关电子邮件用户数量和类型方面的信息；SCCP 将会计算本地 Exchange 服务器应置于何处以及用户从何处远程访问其 Exchange 服务器。

创建了企业基础结构的基本模型后，向导会询问中心站点和分支站点的数量、站点间的连接、传送邮件可占用的带宽百分比。该向导采取了一种广泛的方法使系统运行；稍后可以对向导创建的模型优化，以便更为精细地配置单独的链接。在该示例中，我可以确定一个总部和两个分支机构（见图 2）。在总部站点和分支站点之间是 T1 连接，该带宽的一半可用于传送邮件。因为只有一个中心站点，所以无需配置中心站点间的速度。

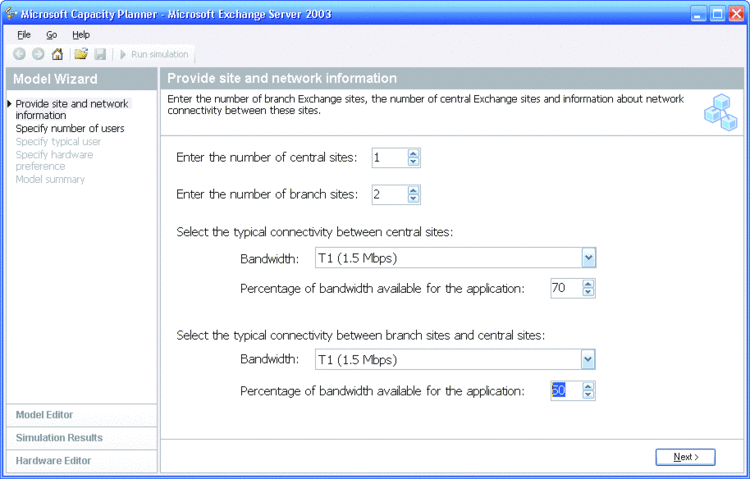

图 2 配置 WAN 拓扑和连接带宽 (单击该图像获得较小视图)

图 2 配置 WAN 拓扑和连接带宽 (单击该图像获得较大视图)

向导的下一个窗口会询问分支机构的平均用户数、电子邮件客户端（缓存模式下的 Outlook 2003 或 Outlook Web Access）以及中心站点的用户数。再次说明，这是非常高级的信息，稍后可以使用模型编辑器进行优化。在此案例中，我假定每个分支机构有 200 个用户，总部有 500 个用户，全部使用缓存模式下的 Outlook。

向导有三个默认的邮件使用级别：高、中和低。每个级别都假定一个不同的平均邮箱大小、已发送邮件数量和每个电子邮件的平均大小。如果内置类型与贵公司预期的使用模式不匹配，可针对四个不同使用性能的单个值分别予以配置。

下一步是配置硬件首选项，如图 3所示。SCCP 最多允许指定三个可能的 CPU 配置，这些配置将用于不同服务器角色的硬件型号。CPU 配置的范围从单处理器 1 GHz Pentium III Xeon 一直到四个处理器的 3.66 GHz Xeon MP。Exchange 2003 由许多角色组成，即 Mailbox Store、Bridgehead 和 Front End 以及一个附加的 Active Directory^® Global Catalog 角色。如果利用率允许，该选项可用于将角色合并至更少的服务器。如果未指定服务器合并，则即使利用率没有要求，也会为每个角色配置单独的服务器。允许 SCCP 执行合并操作将提供最佳结果。

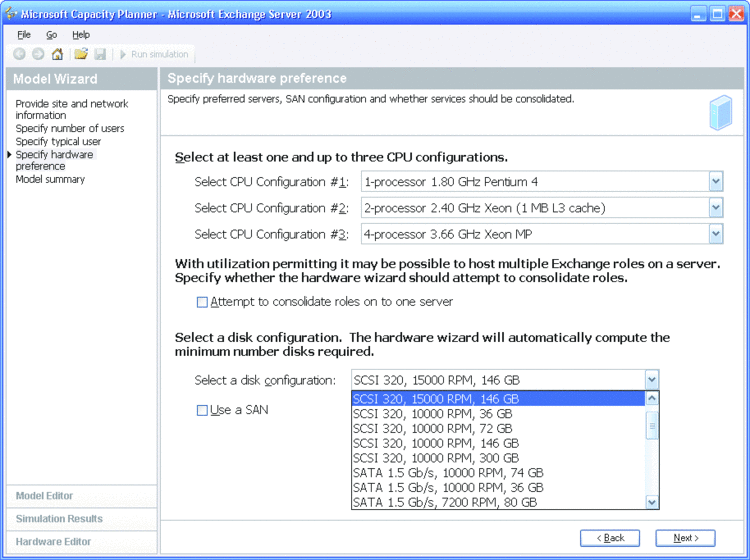

图 3 配置服务器的硬件配置文件 (单击该图像获得较小视图)

图 3 配置服务器的硬件配置文件 (单击该图像获得较大视图)

最后，可以基于接口、大小和速度来选择可用的磁盘类型。磁盘的数量不是必需的，Capacity Planner 可以自动计算这一数目。尽管目前创建群集的功能还不可用，Planner 也可用于指定存储区域网络 (SAN)。

向导的下一步是一个计算模型的摘要，将显示 SCCP 计算出的服务器最佳数量、每台服务器的角色以及诸如处理器、内存与磁盘配置等详细信息。如果选择了 SAN，也将予以显示。

请注意，因为我选择了多个位置，才有可能只显示位置子集的服务器。这是因为 SCCP 确定本地 Exchange 服务器在某些位置并不是最佳选择，而通过远程 Exchange 邮箱服务器使用邮箱效果更好，这就是本示例所要表达的内容，如图 4所示。在该案例中，400 个分支机构用户没有本地 Exchange 邮箱存储，而是被合并到位于 Dallas 的单个 Exchange 邮箱存储服务器上，该位置现在显示有 500 个用户。

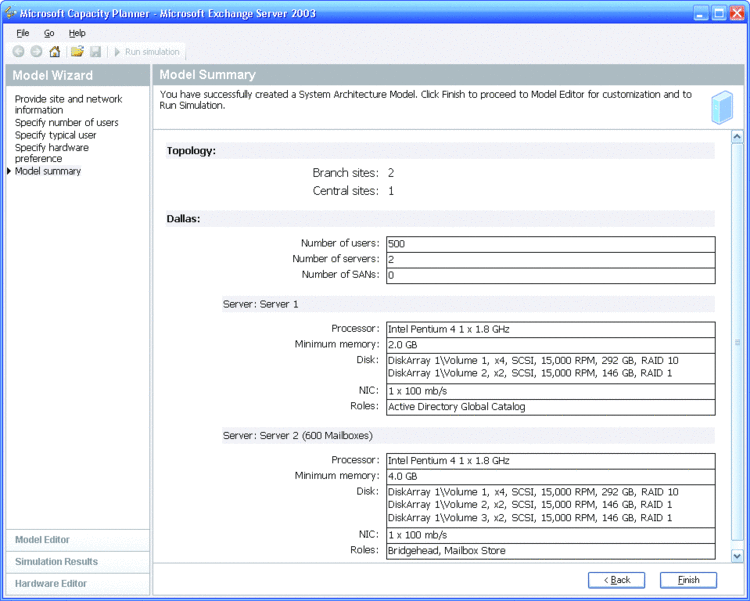

图 4 初始容量规划评估摘要 (单击该图像获得较小视图)

图 4 初始容量规划评估摘要 (单击该图像获得较大视图)

到现在为止，我可以在向导上单击“上一步”和“下一步”按钮修改答案和优化模型摘要（或通过左导航窗格直接单击向导页）。当所有配置修改满意之后，单击“模型摘要”页上的“完成”按钮。就会打开模型编辑器中的模型，在这里可以进行更加精细的配置。

模型向导是一款创建基础模型的出色工具。但是，除非各个位置都是相同的并达到平均数，否则就需要一些自定义模型以作为计算利用率真正有用的基准。常常是所有位置的用户数量有很大的不同，或可能具有不同的消息客户端组合，例如缓存模式下的一些 Outlook 2003 和一些 Outlook Web Access (OWA)。如果在模型向导中不能达这一详细程度，可以通过模型编辑器进行配置。当试图确定修改环境因素（例如添加其他位置或其他类型用户）的效果时，该工具也很有用。

模型编辑器（如图 5所示）在 .sam 文件中保存并检索模型，这是该工具的一个专有格式。执行任何操作都要养成良好的习惯，在重大更改之前将模型保存到文件，并使用描述性名称确保所操作模型不会丢失。“文件”菜单会提供一个“导出”菜单，能够以 Excel^® 格式生成一个详细的摘要报告并作为模型的 Visio^® 拓扑图。

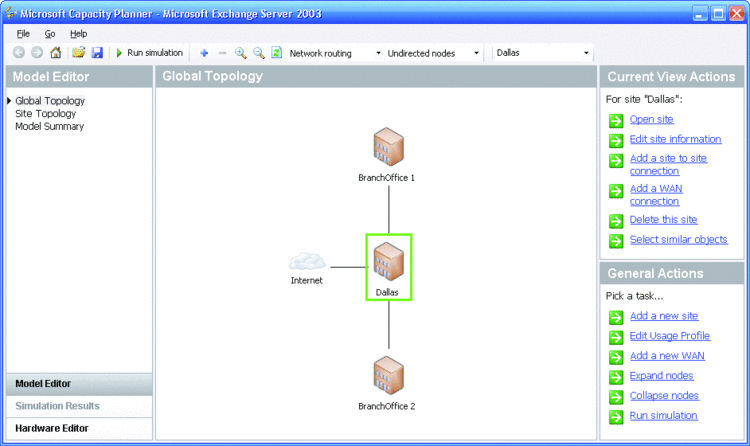

图 5 在模型编辑器中调整 SAM 配置 (单击该图像获得较小视图)

图 5 在模型编辑器中调整 SAM 配置 (单击该图像获得较大视图)

模型编辑器的左窗格中是一个基本的导航区域，其中有一些选项可以用来查看全局拓扑、站点拓扑或模型摘要。全局拓扑从其他网络（如 Internet）的站点角度显示体系结构模型。站点拓扑视图显示有关选定站点或网络的信息。模型摘要显示环境的文本摘要，与您在模型向导结尾处将看到的格式相同。

无论选择了哪个选项，其详细信息将会在模型编辑器的中央窗格显示。右窗格位于新版本 Microsoft 管理控制台 (MMC) 的中心（MMC 在 Windows Server 2003 R2 内随附），是一个“操作”区，分为两个子区：上半部分提供上下文相关的操作，其变化取决于当前选定的视图或对象，而下半部分包含通用的常规操作。我可以使用后面的这些操作添加新站点、编辑用户的使用情况配置文件以及运行模拟。

当在模型编辑器的中央窗格操作时，可选择所有项目。选择一个项目后，除了当前项目操作随选定的对象变化外，我还可以向下浏览有关该对象的更多详细信息。例如，双击一个站点将切换到“站点拓扑”视图，并显示为该站点建模的对象的详细信息。因此，一个本地服务的站点将显示该位置的一个或多个服务器、网络和用户。反之，也可以双击选定对象查看其详细属性，并根据需要修改。

连接站点的线代表位置之间的网络，可以对其编辑以修正网络配置。例如，我可以指定不同的上行链路和下行链路带宽速度以及可用的带宽百分比。我们也可以配置连接延迟，对稳定通信来说，这是一个非常重要的属性。其他常见的更改包括添加其他用户类型。在本实例中，假定中心位置同时为 Outlook Web Access 和 Outlook 2003 客户端提供服务。在“站点拓扑”视图中打开 Dallas 后，我将选择“添加客户端配置文件”并添加有关基于 OWA 用户的信息，包括 OWA 客户端将使用的服务器、用户将连接的网络以及用户可使用的带宽，如图 6所示。

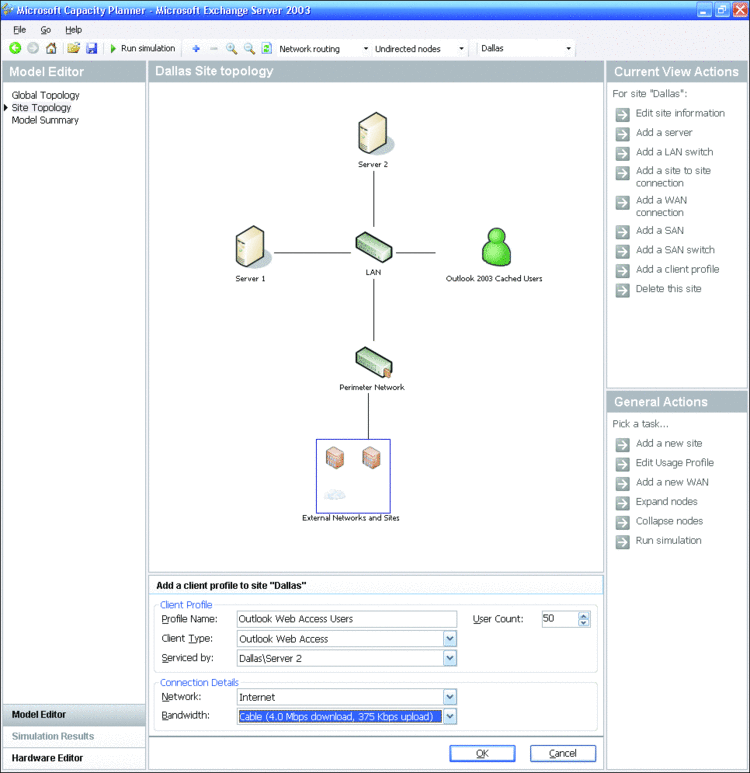

图 6 在模型中添加和修改元素很简单 (单击该图像获得较小视图)

图 6 在模型中添加和修改元素很简单 (单击该图像获得较大视图)

一旦 SAM 尽可能接近地反映现有或规划的基础结构，就以相应的名称进行保存，以确保可轻松地识别并将其作为将来修改的起点。在此，我倾向于运行模拟以得到模型在配置设置下执行的基准。根据该基准，我可以修改模型以测试各种“假设分析”方案，如添加新站点和用户、添加或删除服务器、在某些位置添加新用户、更改连接类型或电子邮件客户端类型。一旦使用这些新元素更新模型，就可用运行另外一个模拟查看新配置如何生效。

运行模拟非常简单，只需单击“运行”模拟常规操作或工具栏按钮。首先检查模型的运行状态：模型中的所有缺陷都将在执行模拟之前显示。例如，如果将大量 OWA 客户端添加到一个以前没有配置过 OWA 客户端和前端服务器的模型，将显示一条错误消息提示您不存在前端服务器。如果不存在此类缺陷，状态将显示为执行模拟。

一旦完成模拟，将生成一个详细的有关全部组件使用状况的信息报告，并将打开模拟结果视图。首先显示一个摘要视图，列出最高 CPU、存储和连接链路利用率（通常是瓶颈因素）以及最长事务和延迟时间的详细信息，这些会影响最终用户的体验。有关服务器、SAN、本地和外部连接确切利用率的详细信息，可以选择模拟结果左窗格中的链接进行查看，如图 7所示。

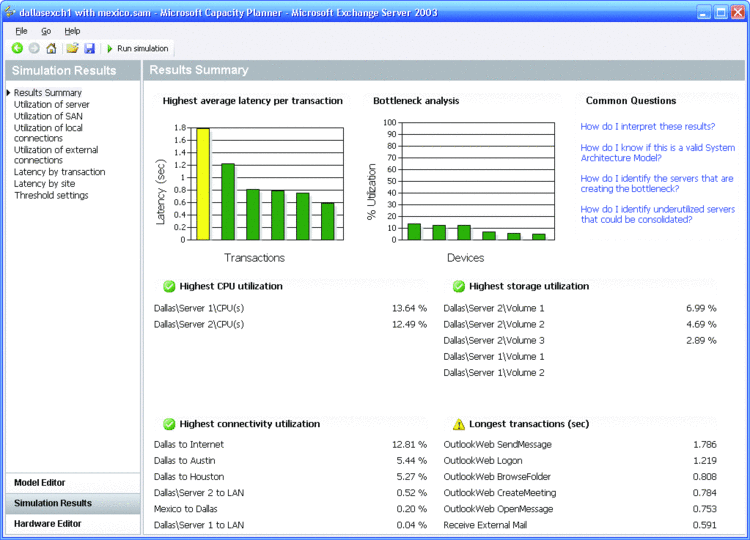

图 7 简单模型的模拟结果摘要 (单击该图像获得较小视图)

图 7 简单模型的模拟结果摘要 (单击该图像获得较大视图)

在所显示图形（如“瓶颈”分析）上按住鼠标，可以显示导致瓶颈现象的服务器及其属性。请注意左窗格的“阈值”设置。该类别允许在发出警告之前设置认为合理的使用，这是一个有用的功能。

详细的模拟报告很大，不仅仅有助于制定明智的硬件购买决策，还可以显示消息传送应用程序将使用的网络资源数量。例如，对于通过低速 WAN 链接的用户连接，报告将会指明该链接是否足够快速。如果不够快，那么只需修改模型并重新运行模拟来获得符合特定条件的结果，就可以查明不同位置间的链接速度是否应该升级或是否应该添加本地邮箱存储服务器。同样，如果服务器都在以 5％ 的 CPU 利用率运行，我可以降低服务器的规格。通过允许简单的模型修改和重新运行模拟的能力，我实际上可以自由体验不同的解决方案。掌握了来自所有测试方案中精确的指标数据后，我就可以充满信心的参加预算和规划会议了。

我只是概述了一下 SCCP 如何帮助您模拟和分析 Exchange 部署。请记住，SCCP 也可以为 MOM 执行相同级别的建模和模拟操作。现在，SCCP 可以作为 MSDN^® Premium 下载或 TechNet Plus 的一部分进行下载。 ¦
