通过ISA防火墙允许FXP

FXP（File Exchange Protocol，文件交换协议）是用于在FTP服务器间交换文件的协议，属于FTP命令的子集。它的工作步骤如下：

• FTP控制客户端同时连接到FXP源和目的FTP服务器（无论FTP服务器工作在PORT模式还是PASV模式）；

• FTP控制客户端向FXP的源FXP服务器（被下载的FTP服务器）发送一个PASV指令，让它开放一个数据连接端口等待连接；

• FTP控制客户端向FXP的目的FXP服务器（上传到的FTP服务器）发送一个PORT指令，让它去连接源FXP服务器开放的数据连接端口；

• 当连接成功时，FXP服务器之间就可以进行文件传输操作了。

为了完成FXP，FTP服务器和FTP控制客户端都必须支持使用FXP，并且至少有一方FTP服务器支持PASV模式。默认情况下，FXP的源FTP服务器工作在PASV模式，而FXP的目的FTP服务器工作在PORT模式，你可以通过修改FTP控制客户端的选项来修改它们的工作模式。

但是，FXP所使用的FTP命令不受ISA防火墙的FTP访问筛选器支持，所以如果要使用FXP，必须自行创建协议来允许FTP客户端对FTP服务器的访问；只要FTP客户端可以正常访问FTP服务器，就可以进行FXP传输。但是，当取消使用FTP访问筛选器时，如果FTP服务器工作在PORT模式，ISA防火墙不能正确识别FTP服务器到FTP客户端的FTP数据连接，从而导致PORT模式下FTP连接失败，所以，你需要额外创建一条访问规则允许FTP服务器到FTP客户端的数据连接。

在这篇文章中，我使用的FTP控制客户端软件是FlashFXP，使用的FTP服务器是Serv-U，默认情况下它们均支持FXP。试验中所使用的FTP服务器的服务控制端口均为21，并且允许了使用PASV模式。为了便于在ISA防火墙上进行发布，我将FTP服务器所使用的PASV端口限制为31000～31020，如下图所示。

根据FTP服务器的配置，我在ISA防火墙中创建了以下三个规则元素，并在不同的环境中使用：

1、入站协议FTP 21 Server（TCP入站端口21，TCP入站端口31000～31020），用于FTP服务器发布；

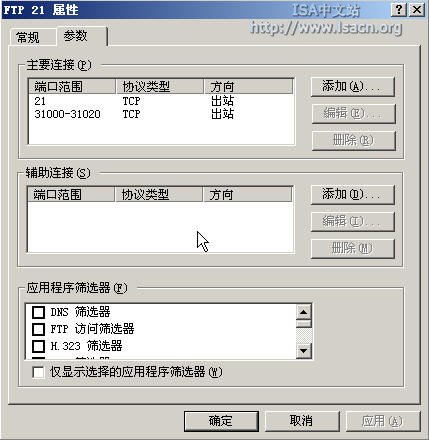

2、出站协议FTP 21（TCP出站端口21，TCP出站端口31000～31020），用于允许到FTP服务器的访问；

3、出站协议TCP 1025-65535（TCP出站端口1025～65535），用于允许FTP服务器到FTP客户端的数据连接；

根据FTP服务器和ISA防火墙之间不同的部署环境，我分为三个部分进行阐述。在这篇文章中，我将省略创建访问规则和发布规则的具体步骤，关于这方面的详细信息，请参见ISA中文站上的相关技术文章。

1、ISA防火墙作为FTP控制客户端

当ISA防火墙作为FTP控制客户端时，你应该让FTP服务器工作在PASV模式，否则你需要创建一条访问规则允许FTP服务器到FTP客户端（ISA防火墙）的FTP数据连接，这会给ISA防火墙带来极大的安全隐患。

思考一下当ISA防火墙作为FTP控制客户端时，FXP是怎么工作的：ISA防火墙只是连接到这两台FTP服务器，然后发出FXP控制指令，之后就是这两台FTP服务器之间自行进行传输数据。因此，当ISA防火墙作为FTP控制客户端时，问题的核心在于如何让ISA防火墙正常的连接到这两台FTP服务器。

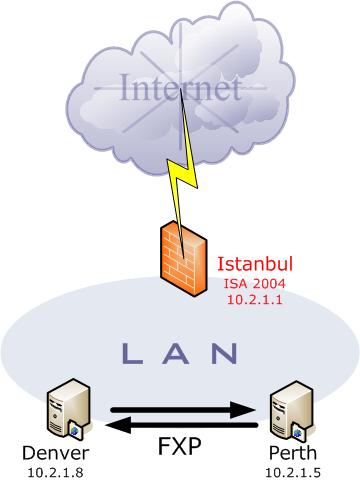

如下图中的网络环境，ISA防火墙（10.2.1.1）将控制内部网络中的两台FTP服务器（10.2.1.8、10.2.1.5）进行FXP传输。

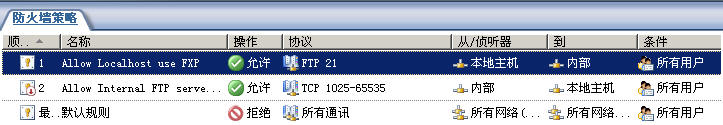

我创建了以下两条访问规则，规则元素的详细说明参见前文介绍。其中第二条访问规则用于允许内部FTP服务器向FTP客户端（ISA防火墙）发起数据连接，只有当FTP服务器工作在PORT模式时才需要，在此我是禁用了的，因为这条规则会极大的降低ISA的安全性，强烈推荐不要使用此规则（即让FTP服务器工作在PASV模式）。

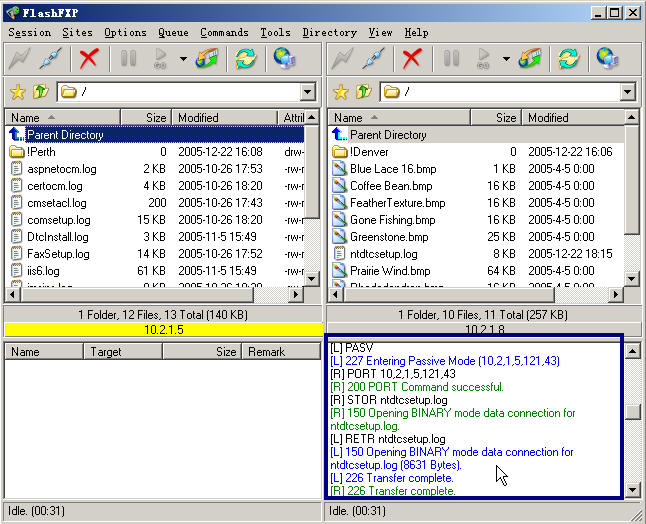

然后，在ISA防火墙上运行FlashFXP，通过PASV模式连接到这两台FTP服务器，进行FXP传输，成功，如下图所示：

2、通过ISA防火墙对外发布的内部FTP服务器进行FXP传输

当通过ISA防火墙对外发布的内部FTP服务器需要进行FXP传输时，需要注意以下两点：

• 如果此内部FTP服务器工作在PASV模式，你需要设置FTP服务器使用ISA防火墙侦听的外部网络IP地址作为PASV IP地址；

• 如果此内部FTP服务器工作在PORT模式，你需要允许内部FTP服务器到外部FTP客户端的FTP数据连接；

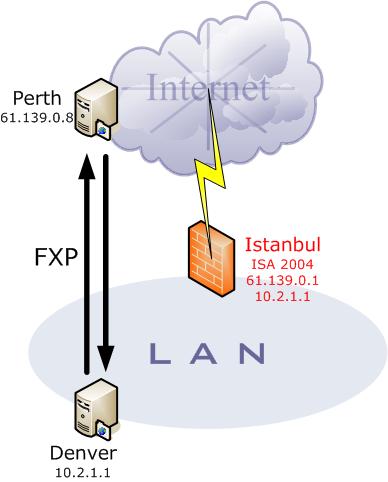

如下图中的网络环境，内部的FTP服务器Denver通过ISA防火墙对外发布，侦听的外部IP地址是ISA防火墙的外部IP地址61.139.0.1，我将在Denver和Internet上的FTP服务器Perth之间进行FXP传输，Perth作为FTP控制客户端。

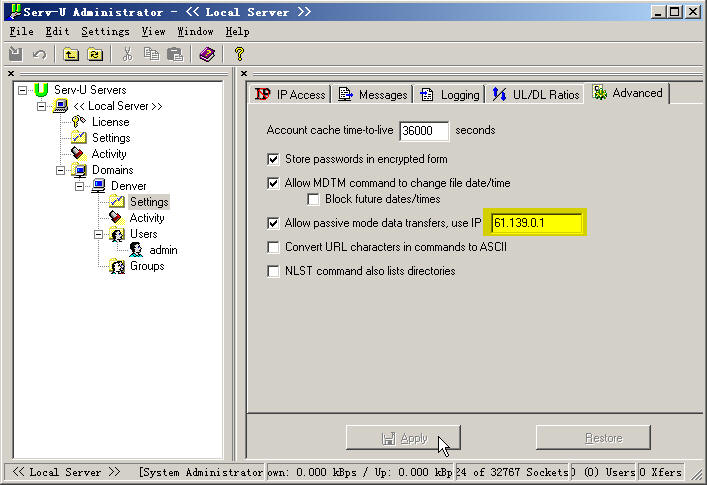

首先，我们将Denver设置为工作在PASV模式，因此需要设置它使用的PASV IP地址为ISA防火墙对外发布的IP地址61.139.0.1，如下图所示：

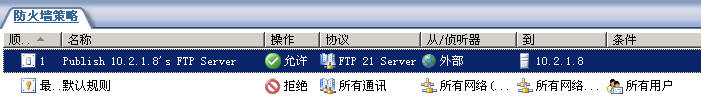

我创建的发布规则如下，规则元素的详细说明参见前文介绍。因为是使用外部的FTP服务器Perth作为FTP控制客户端，所以无需允许其他FTP控制客户端的FTP访问，如果其他主机作为FTP控制客户端，可能还需要创建额外的访问规则允许其FTP访问：

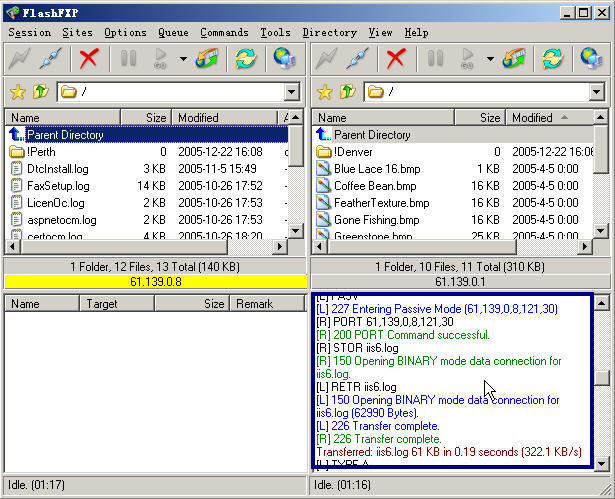

然后，在外部FTP服务器Perth上运行FlashFXP，通过PASV模式连接到这两台FTP服务器，进行FXP传输。默认情况下，FXP的源FTP服务器工作在PASV模式，而FXP的目的FTP服务器工作在PORT模式，因此当Denver作为源FXP服务器时，传输不会出现问题；

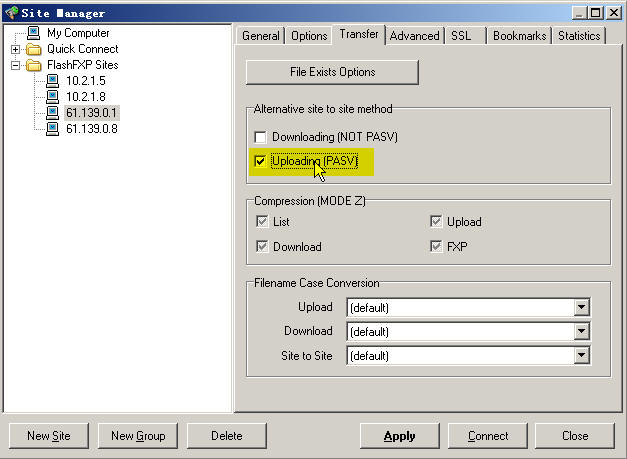

而当Denver作为目的FXP服务器时，Denver发起的FTP数据连接将会ISA防火墙阻止，导致传输失败。你可以配置FlashFXP让Denver作为目的FXP服务器时也工作在PASV模式，如下图所示：

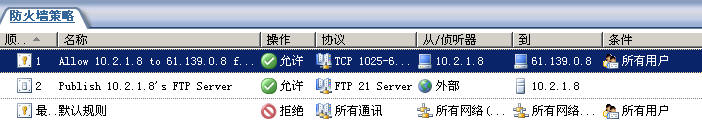

或者在ISA防火墙上创建访问规则允许Denver到Perth的FTP数据连接，如下图第一条规则所示：

此时，Denver即可正常使用PORT模式进行FXP传输。

1、ISA防火墙作为FTP控制客户端

当ISA防火墙作为FTP控制客户端时，你应该让FTP服务器工作在PASV模式，否则你需要创建一条访问规则允许FTP服务器到FTP客户端（ISA防火墙）的FTP数据连接，这会给ISA防火墙带来极大的安全隐患。

思考一下当ISA防火墙作为FTP控制客户端时，FXP是怎么工作的：ISA防火墙只是连接到这两台FTP服务器，然后发出FXP控制指令，之后就是这两台FTP服务器之间自行进行传输数据。因此，当ISA防火墙作为FTP控制客户端时，问题的核心在于如何让ISA防火墙正常的连接到这两台FTP服务器。

如下图中的网络环境，ISA防火墙（10.2.1.1）将控制内部网络中的两台FTP服务器（10.2.1.8、10.2.1.5）进行FXP传输。

我创建了以下两条访问规则，规则元素的详细说明参见前文介绍。其中第二条访问规则用于允许内部FTP服务器向FTP客户端（ISA防火墙）发起数据连接，只有当FTP服务器工作在PORT模式时才需要，在此我是禁用了的，因为这条规则会极大的降低ISA的安全性，强烈推荐不要使用此规则（即让FTP服务器工作在PASV模式）。

然后，在ISA防火墙上运行FlashFXP，通过PASV模式连接到这两台FTP服务器，进行FXP传输，成功，如下图所示：

2、通过ISA防火墙对外发布的内部FTP服务器进行FXP传输

当通过ISA防火墙对外发布的内部FTP服务器需要进行FXP传输时，需要注意以下两点：

• 如果此内部FTP服务器工作在PASV模式，你需要设置FTP服务器使用ISA防火墙侦听的外部网络IP地址作为PASV IP地址；

• 如果此内部FTP服务器工作在PORT模式，你需要允许内部FTP服务器到外部FTP客户端的FTP数据连接；

如下图中的网络环境，内部的FTP服务器Denver通过ISA防火墙对外发布，侦听的外部IP地址是ISA防火墙的外部IP地址61.139.0.1，我将在Denver和Internet上的FTP服务器Perth之间进行FXP传输，Perth作为FTP控制客户端。

首先，我们将Denver设置为工作在PASV模式，因此需要设置它使用的PASV IP地址为ISA防火墙对外发布的IP地址61.139.0.1，如下图所示：

我创建的发布规则如下，规则元素的详细说明参见前文介绍。因为是使用外部的FTP服务器Perth作为FTP控制客户端，所以无需允许其他FTP控制客户端的FTP访问，如果其他主机作为FTP控制客户端，可能还需要创建额外的访问规则允许其FTP访问：

然后，在外部FTP服务器Perth上运行FlashFXP，通过PASV模式连接到这两台FTP服务器，进行FXP传输。默认情况下，FXP的源FTP服务器工作在PASV模式，而FXP的目的FTP服务器工作在PORT模式，因此当Denver作为源FXP服务器时，传输不会出现问题；

而当Denver作为目的FXP服务器时，Denver发起的FTP数据连接将会ISA防火墙阻止，导致传输失败。你可以配置FlashFXP让Denver作为目的FXP服务器时也工作在PASV模式，如下图所示：

或者在ISA防火墙上创建访问规则允许Denver到Perth的FTP数据连接，如下图第一条规则所示：

此时，Denver即可正常使用PORT模式进行FXP传输。

3、FTP服务器运行在ISA防火墙上

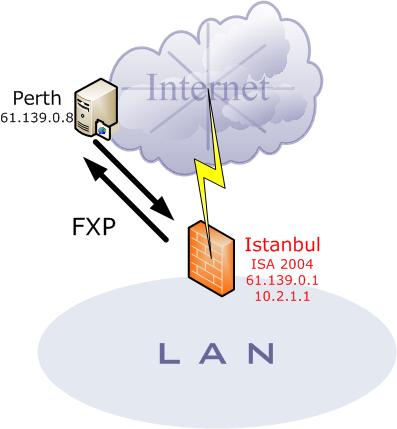

当FTP服务器运行在ISA防火墙上时，你可以通过发布规则或者访问规则来允许FXP传输。例如下图中的网络环境，FTP服务器运行在ISA防火墙Istanbul上，我将在Istanbul和Internet上的FTP服务器Perth之间进行FXP传输，Perth作为FTP控制客户端。

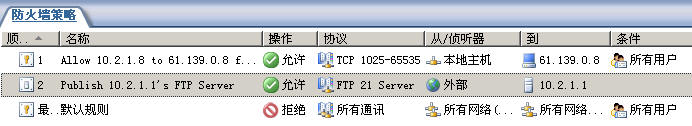

如果通过发布规则进行，需要创建的发布规则和上面一种情况类似，如下图所示：

但是，如果你发布的服务器地址为ISA防火墙的内部IP地址（如上图所示），你同样需要配置FTP服务器使用ISA服务器所侦听的外部网络地址61.139.0.1作为PASV IP地址。如果发布的服务器地址为ISA防火墙的外部IP地址（如下图所示），就不再需要设置FTP服务器使用的PASV IP地址了。

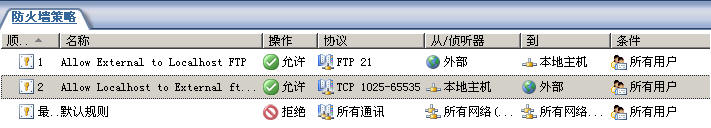

如果采用访问规则进行，则步骤更为简单，FTP服务器侦听ISA防火墙的外部IP地址，然后配置ISA防火墙使用以下访问规则即可，其中第一条访问规则允许外部FTP客户使用PASV模式连接到ISA防火墙，而第二条规则则允许外部FTP客户使用PORT模式连接到ISA防火墙。
