使用RADIUS来认证VPN用户

译自 Thomas W Shinder M.D.，Using RADIUS Authentication with the ISA Firewall VPN Server (2004)，有改动

前言：在这篇文章中，介绍了如何配置ISA Server的VPN服务使用RADIUS身份验证。主要步骤为配置RADIUS服务器（Windows下的IAS服务、配置用户账户的拨入权限、配置ISA Server的VPN服务。

和ISA Server 2000一样，ISA防火墙（ISA Server 2004）支持使用RADIUS来认证VPN客户。在ISA防火墙不是内部域的成员时，使用RADIUS认证非常有用。

当非域成员的ISA防火墙使用RADIUS来认证VPN客户时，ISA防火墙将用户的身份验证信息转送到背部的RADIUS服务器上。微软的RADIUS服务器称为Internet Authentication Server (IAS)。RADIUS服务器将用户身份信息转送到一个认证服务器上，在域环境中，这个认证服务器是活动目录的域控制器。认证服务器响应RADIUS服务器的身份验证请求，然后RADIUS服务器响应ISA防火墙。如果用户提交的身份验证信息有效并且用户具有拨入权限，那么允许该客户的VPN连接；如果身份验证信息无效或者用户没有拨入权限，那么连接将被拒绝。

如果ISA防火墙配置为使用RADIUS认证，那么它成为一个RADIUS客户端。ISA防火墙必须配置使用一个或多个RADIUS服务器，并且RADIUS服务器必须配置为和ISA防火墙这个RADIUS客户进行通信。所以，为了让RADIUS正常工作，必须配置RADIUS服务器和ISA防火墙。

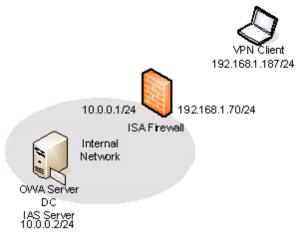

在这篇文章中，我们试验的网络拓朴结构如下图所示：

注意，在此例中，域控制器就是一个RADIUS服务器，你可以把它放在域中的其他机器上。域控同时还作为DHCP服务器、DNS服务器、WINS服务器和证书服务器，我们将使用除了证书服务器外的其他服务。

我们的试验步骤如下：

配置RADIUS服务器

IAS可以通过添加/删除Windows组件来安装。在你安装RADIUS服务器之后，可以立即启动它，不需要重启计算机。我们需要做两件事：配置RADIUS服务器识别ISA防火墙为RADIUS客户和为VPN客户建立远程访问策略。

执行以下步骤来配置RADIUS服务器识别ISA防火墙为RADIUS客户：

1.





   在IAS服务器，点击开始，指向管理工具，然后点击Internet验证服务；


2.



   在Internet验证服务控制台，右击RADIUS客户，然后点击新建RADIUS客户；


3.





   在名字和地址页，为ISA防火墙输入一个名字，在此我们命名为ISA Firewall，在客户地址（IP或者DNS）文本框内输入ISA防火墙内部接口的IP地址，点击“下一步”；


4.

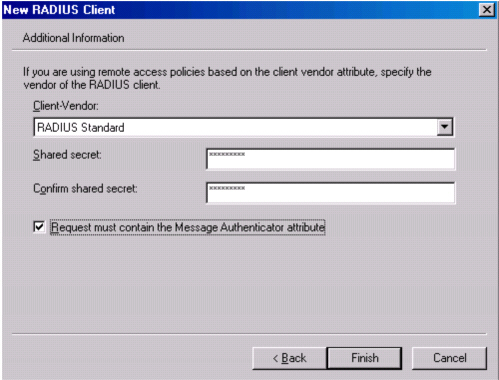

   在附加信息页，确认客户-销售商选项设置为标准RADIUS。在共享密钥文本框内输入一个密码，然后在确认共享密钥文本框内再次输入进行确认。然后勾选请求必须包含消息验证者属性，点击完成；


下一步是建立应用到VPN客户的远程访问策略。我们在此例中使用默认的VPN客户远程访问策略；执行以下步骤：

1. 在Internet验证服务控制台，右击远程访问策略，点击新建远程访问策略；



2. 在欢迎使用新建远程访问策略向导页，点击下一步；在策略配置方式页，选择使用向导为通用环境建立典型的策略选项，在策略名字文本框中输入一个名字，在此我们命名为VPN Clients，点击下一步；



3. 在访问方式页，选择VPN
   选项，然后点击Next；


4. 在访问的组或者用户页，选择组，然后点击添加；在选择组对话框，在输入选择的对象名文本框中输入Domain
   Users ，然后点击检查名称，然后点击确定，然后点击下一步；


5. 保留Microsoft
   Encrypted Authentication version 2 (MS-CHAPv2) 的选择；你可以选择其他的认证方式，点击下一步；



6. 在策略加密级别页，选择适合于你的VPN客户的选项。因为我们使用的是Windows
   XP和Windows 2000，所以，我们去掉Basic encryption和Strong encryption
   的勾选，点击下一步；


7. 在完成新建远程访问策略向导页点击完成；


配置用户账户的拨入权限

下一步是启用用户账户的拨入权限。如果你的活动目录域是本地模式或者是Windows Server
2003域，那么你不需要执行这步，因为用户的拨入权限默认就是通过远程访问策略来控制的。在混合域模式中，每个用户都必须单独的允许拨入权限，在这个例子中，我们配置administrator账户的拨入权限；

执行以下步骤：

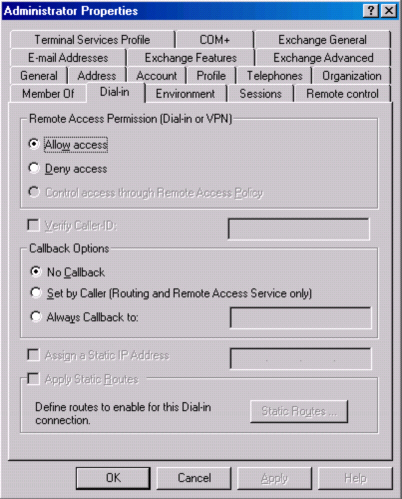

打开 Active Directory Users and Computers 控制台；点击用户节点，然后双击administrator，在拨入标签，选择允许访问，最后点击确定。

启用和配置ISA防火墙的VPN服务

执行以下步骤：

1. 打开ISA Server管理控制台，然后点击虚拟专用网节点；


2. 在虚拟专用网节点，点击任务面板的任务标签，然后点击配置VPN客户访问；

3. 在VPN客户属性对话框，勾选允许VPN客户访问；

4. 点击组标签（注意，这个标签只对基于本地模式的活动目录和Windows
   Server 2003域模式有效），如果你不在此设置允许访问的组，那么所有的组都不会允许通过VPN访问。但是这个选项，需要ISA
   Server也作为活动目录域的成员。因为这儿我们不会将ISA Server加入域，所以在这儿我们不需要添加组。

5. 点击协议标签，默认设置是启用PPTP，如果你想使用L2TP/IPSecVPN的连接则直接勾选它们。我总是勾选它们，就算没有准备好使用L2TP/IPSec，不过，如果你没有计划使用PKI或者分布式证书，则不需要勾选。在此，我们只是使用PPTP。

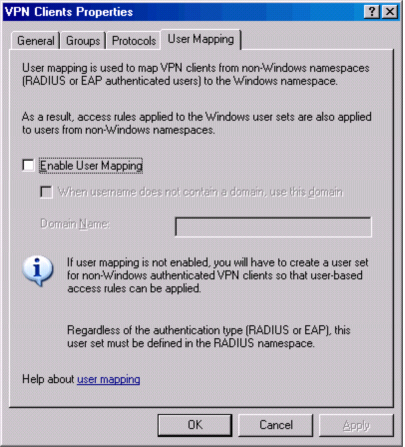

6. 点击用户映射标签，这个一个很容易混淆的概念。不过一定要记住，如果ISA
   Server没有加入域，那么不要使用用户映射。ISA Server必须有访问活动目录数据库的权限，才能将没有提供域信息的VPN客户（如RADIUS客户）映射到ISA
   Server（这个信息是转送到RADIUS服务器，不是给ISA Server）。



因为ISA Server在此不是域环境的成员，它不能访问任何Windows的名字空间。这个和Windows身份验证有点混淆，什么是Windows身份验证，我可以告诉你，Windows身份验证就是除了RADIUS和EAP认证的其他身份验证。

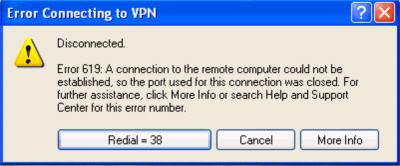

也许你对这些设置还有疑问，但是事实上，如果你在没有加入域的ISA Server上使用用户映射，并且配置VPN服务使用RADIUS认证，那么没有谁可以连接到ISA Server。你会看见如下的对话框，如果你执行网络监控，你会发现VPN客户向ISA Server发送了一个断开连接的信息。

但是，如果ISA Server不是域的成员，那么你不能使用加强的基于用户/组的访问控制。不过目前我们得到一些资料，不久我们就可以使用ISA Server来加强基于用户/组的访问控制。

7. 点击应用保存修改和更新防火墙策略。

现在我们配置ISA Server使用的RADIUS服务器：

1. 在任务面板，点击指定RADIUS配置；

2.在RADIUS标签，勾选使用RADIUS身份认证和记录用户的RADIUS。

3.点击RADIUS服务器标签，点击添加按钮；

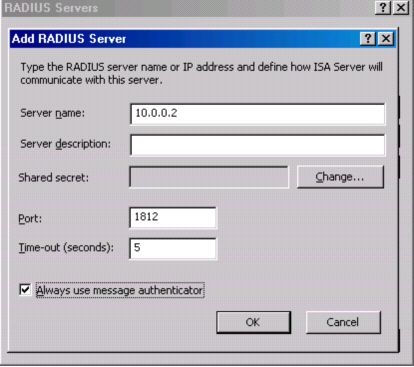

4.在添加RADIUS服务器对话框，在服务器名文本框中输入RADIUS服务器的IP地址，你可以输入名字，但是ISA Server一定要能正确的解析出IP地址。

5. 点击修改按钮，输入你在RADIUS服务器上配置作为识别ISA Server为RADIUS客户端的密码，然后勾选总是使用消息认证，点击确定；

6.在RADIUS服务器页点击确定；

7.在ISA管理控制台点击应用保存修改和更新防火墙策略。

配置VPN访问策略

你需要建立访问规则来允许VPN客户网络访问内部网络。因为我们使用RADIUS认证，所以不能对VPN客户连接使用加强的基于用户和组的访问控制（注意，这个地方很容易混淆。Tom的意思是不能在访问规则对应的用户中使用基于组和用户的选择，但是对于协议和源、目的网络，仍然可以很好的控制）。所以，我强烈建议你在可能的时候，总是将ISA Server加入域。

例如，你不能只允许一个OWA Users组在连接到VPN服务器后访问你内部的OWA服务器，因为你只能允许所有用户。

下面我们将建立一个访问规则允许VPN用户只能通过SSL连接访问OWA站点。执行以下步骤来建立访问规则：

1.在ISA Server管理控制台，点击防火墙策略，然后点击任务面板中的任务标签，然后点击建立新的访问规则；

2.在欢迎使用新建访问规则向导页，为这个规则输入一个名字，在此我们命名为VPN Clients to Internal，点击下一步；

3. 在规则动作页，选择允许；

4.在协议页，在这个规则应用到选择选择的协议，然后点击添加；在添加协议对话框，点击通用协议，然后双击HTTPS，然后点击关闭；在协议页点击下一步；

5.在源网络页，点击添加；在添加网络实体对话框，点击网络，然后双击VPN客户网络，点击关闭，点击下一步；

6. 在目的网络页，点击添加；在添加网络实体对话框，点击新建，然后点击计算机；在新建计算机规则元素页，在名字文本框中输入一个名字，在此我们命名为OWA
Site，然后输入OWA Site的IP地址，然后点击确定。在添加网络实体对话框，点击计算机，然后双击OWA Site，点击关闭，点击下一步；

7. 在用户集页，点击下一步；然后在完成新建访问规则向导页点击完成；

8、点击应用以保存修改和更新防火墙策略；

建立VPN远程访问连接

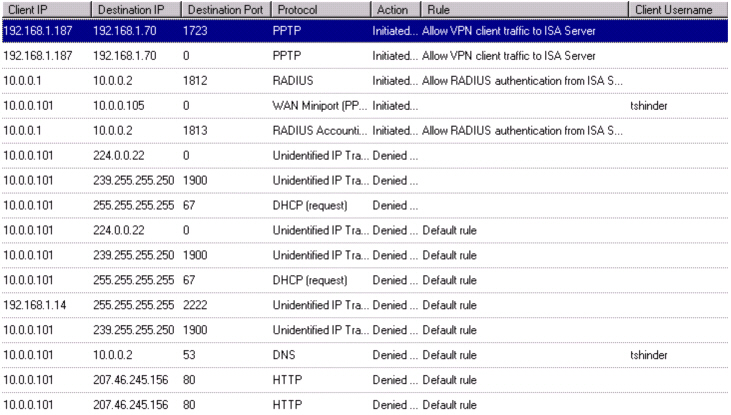

在远程VPN客户上建立VPN连接，你可以发现，你只能访问OWA站点，并且只能使用HTTPS进行访问。下图是ISA中的日志信息，VPN客户得到的IP地址是10.0.0.101。很奇怪的，你可以在ISA的记录中找到用户身份信息，但是就算你在访问规则中设置了对应的用户组，这个设置也是不起作用的。

往下我们可以看到客户发往OWA站点的连接请求。第六行就是我们建立的访问规则VPN Clients to Internal所允许的，但是，你看见用户名了吗？

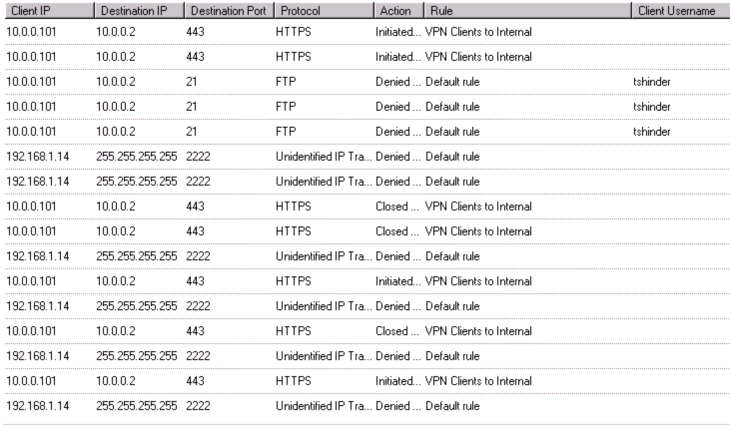

我试着建立一个FTP连接，因为没有规则允许，我希望它被拒绝，并且它也被拒绝了。第三、四、五行就是拒绝的信息。同样了，它提供了用户名，所以我们相信，一定有办法来基于用户/组来控制使用RADIUS认证的VPN客户。
