邮件服务器与代理服务器软件配合方案

二.映射模式: 邮件服务器安装在局域网内部的某台机器，通过代理软件来映射SMTP,POP3服务。

代理软件：Sygate, WinGate, WinRoute, WinProxy, ISA Server2000。

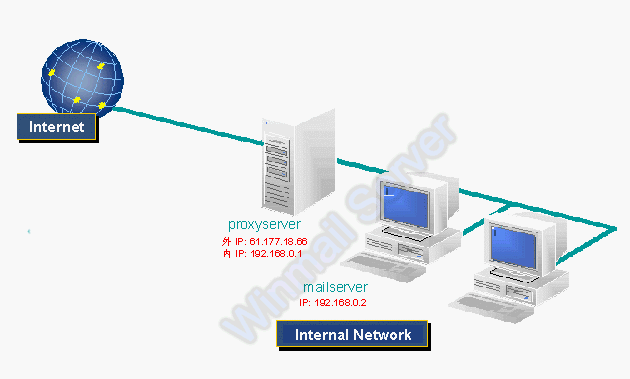

测试环境1：代理服务器（机器名为proxy）绑定2个IP,其中内部IP为192.168.0.1, 外部IP为61.177.18.66。装有邮件服务器的机器（机器名为mail）IP为192.168.0.2。mail在内部网中，通过代理服务器proxy收发邮件。Proxy负责把邮件服务器映射到mail机器。如图所示：
图1

1, CProxy设置
映射SMTP SERVER
1）单击Protocols → SMTP Options。

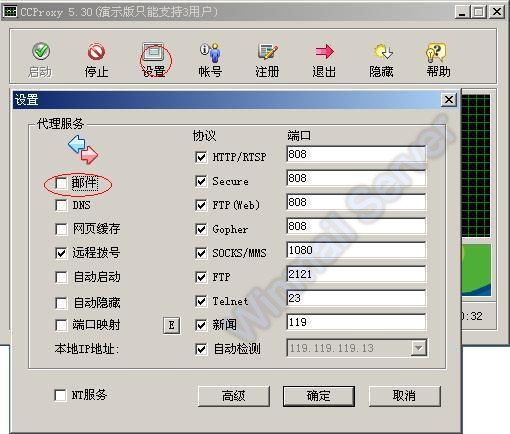

2）在弹出窗口填入映射端口号和IP地址，如图所示。重起服务。
图2

映射POP3 SERVER步骤同上，只是把端口25改为110。

2, CCProxy设置
映射SMTP SERVER
1）单击Protocols → SMTP Options。

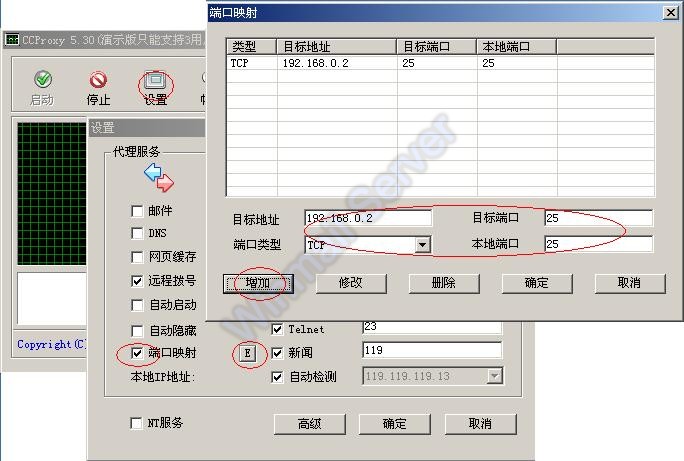

2）在弹出窗口填入映射端口号和IP地址，如图所示。重起服务。
图3

映射POP3 SERVER步骤同上，只是把端口25改为110。

3, Sygate设置
映射SMTP SERVER
1)单击Access Rules, 在弹出对话框选择"Add"。
2)选中"Import a rule from system", 在下拉框选择"Mail(SMTP)Server"，按OK。
3)在弹出的对话框中，"Direction"栏选择"IN", "PROTOCOL"栏选择"TCP", "CLIENT IP"填入192.168.0.2, "DesPort"添入25。如下图所示：
　 图4

映射POP3 SERVER步骤同上，只是把端口25改为110。

4, WinGate设置
映射SMTP SERVERR
1)单击"Control", 进入"system"。

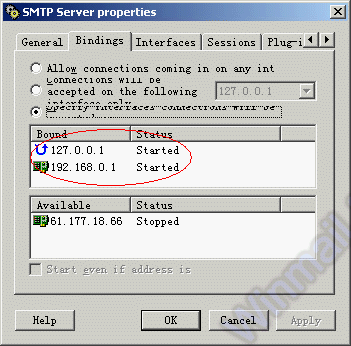

2)双击"SMTP Server", 在弹出的窗口选择"Bindings"页，在"bound"栏双击所有的ip, 取消smtp绑定，按Apply → OK。如下图：
图5

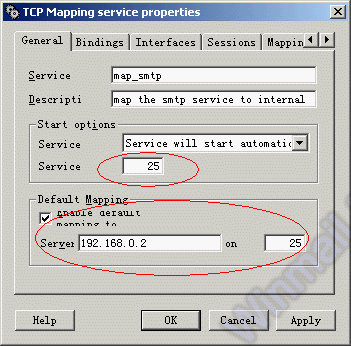

3)进入"Services", 添加"TCP Mapping Service", 选择"General"页，在"Start Option", 服务模式选为选择"Service will start automatic", 服务端口填入25，在"Default Maping"中，"Service"填入192.168.0.2, "on"填入端口25。如下图：
图6

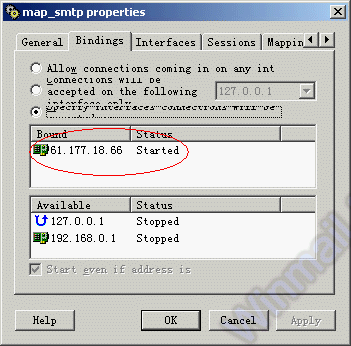

选择Binding"页，选择IP 61.177.18.66进行绑定Smtp服务。
图7

映射POP3 SERVER步骤同上，只是把端口25改为110。

5, WinRoute Pro设置
映射SMTP SERVER
1)选择菜单settings → advanced → Port Mapping。
2)在弹出窗口单击"add", Protocl选TCP, 端口填入25，目标ip填入192.168.0.2, 目标端口25。如下图所示：
图8

映射POP3 SERVER步骤同上，只是把端口25改为110。

　
6, WinRoute Lite设置
映射SMTP SERVER
1）Settings → Settings → Port Mapping → 添加端口映射规则。如下图:
图9

映射POP3 SERVER步骤同上，只是把端口25改为110。

7, WinProxy设置
映射SMTP SERVER
1)选择菜单 file → advanced settings → Map Ports

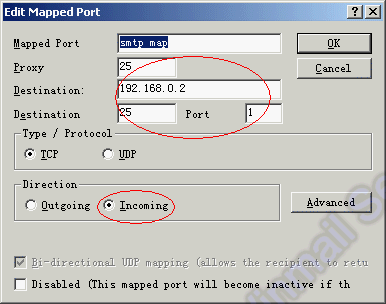

2)单击new, 再弹出的窗口中，服务端口填入25， 目标ip填入192.168.0.2, 目标端口填入25， 个数填入1。 Type / Protocol选择TCP, DIRECTION 选择Outing。如下图：
图10

映射POP3 SERVER步骤同上，只是把端口25改为110。

8, ISA Server 2000的配置
映射SMTP SERVER
1）添加过滤规则，使外网的机器能访问proxy的25端口。

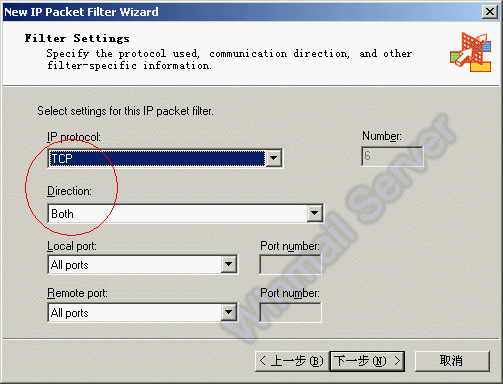

Access Policy → IP Packet Filters → 新建Filter, 填入external_smtp（可任意）→ 选择 "Allow packet transmission" → 选择"Custom" → 设置protocol, 端口等，如下图 → 选择 "Default IP addresses for each external on the ISA Server computer" → 选择"All remote computes" → 点击"完成"。
图11
2）添加过滤规则，使在内部网中，proxy能与mail在25端口通讯。

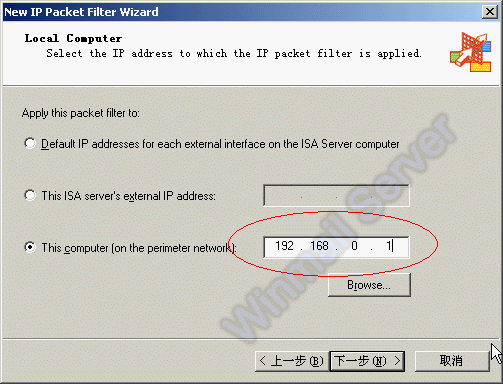

Access Policy → IP Packet Filters → 新建Filter, 填入internal_smtp（可任意）→ 选择"Allow packet transmission" → 选择"Custom" → 设置protocol, 端口等，如上图所示 → 选择"This compute（on the perimeter network）", 填入IP 192.168.0.2，如下图所示 → 选择"All remote computes" → 点击"完成"。
图12
3）映射smtp服务。

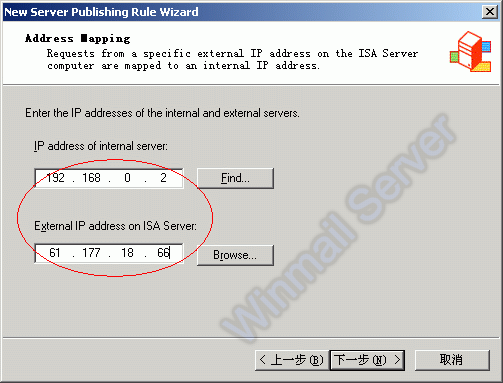

Publishing → Server Publishing Rules → 新建Rules → 填入IP地址，如下图 → 在下拉框中选择 "SMTP Server" → 选择"any request" → 点击"完成"。
图13

映射POP3 SERVER步骤同上，只是把端口25改为110。
