在存在多条路由的内部网络中配置ISA Server

在许多企业的内部网络中，因为计算机数量多或者部门隔离的原因，通常划分了多个子网或者VLAN，通过三层交换机或者路由器来实现子网（VLAN）间的互连。许多朋友提出了这个问题，如果我在其中的一个子网中配置了通往Internet的连接，那么我应该如何配置ISA Server 2004，以便其他子网的客户能够共享这个子网的Internet连接呢？

关于这个问题，我已经在“浅谈ISA Server 2004、KWF中的路由”和“How to ： 如何配置ISA Server 的网络环境”中进行了介绍，在这篇文章中，我给大家详细的介绍一下具体在ISA Server上如何实现。

当内部网络中存在多条路由的时候，由于ISA Server不能将内部的接口IP地址设置为默认网关，所以必须手动添加到达这些子网的路由；另外还需要在ISA Server中定义这些子网为内部网络，否则ISA Server会警告配置错误。配置好这些以后，ISA Server就会认为这些子网属于内部网络了，然后任何对于内部网络的访问规则设置都适用于这些子网。

注意，这篇文章中我没有详细的列出具体操作的每一个细节，如如何安装ISA Server、如何配置访问规则等等，这些方法在ISA中文站里面已经有很多文章介绍了，我希望你在看这篇文章的时候，已经对ISA
Server的操作比较熟悉，并且对网络、路由知识还是有些了解。这篇文章已经跳出了ISA Server的范畴，更多的是属于网络路由的知识，如果你想更好的掌握，建议你最好看看MCSE课程 70-216 如何实现Windows网络基础服务和CCNA 801的书籍，另外，请不要在论坛问我该如何使用route命令来添加路由，WIndows的帮助是最好的老师。

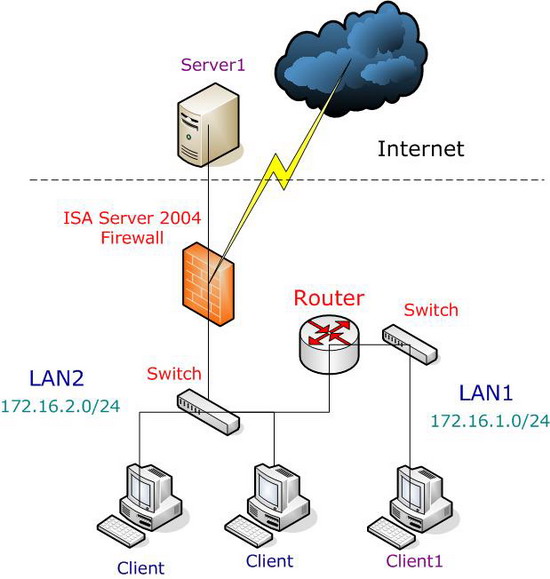

下图是我们的试验网络：

LAN1（172.16.1.0/24）和LAN2（172.16.2.0/24）两个子网通过Router相连，位于172.16.1.0/24子网的Client1想通过连接到172.16.2.0/24子网的ISA Server防火墙访问外部网络，Server1是Internet上的一台FTP服务器。

各计算机的TCP/IP设置如下，此试验中不涉及DNS操作，DNS服务器IP地址均设置为空；Router只负责这两个子网间的路由，试验中不会涉及：

Client1：

IP：172.16.1.2/24

DG：172.16.1.1（Router）

Router：

LAN1 Interface：

IP：172.16.1.1/24

DG：None

LAN2 Interface：

IP:172.16.2.254/24

DG：None

ISA Server：

LAN2 Interface：

IP：172.16.2.1/24

DG：None

Internet Interface：

IP：61.139.0.1/24

DG：61.139.0.1

Server1：

IP：61.139.0.8/24

DG：None

我们会按照以下步骤执行试验：



• 在ISA Server上添加到LAN1的路由；

• 安装ISA Server 2004或配置ISA Server 2004，使它的内部网络中包含LAN1；

• 添加访问规则，允许内部访问外部；

• 在Client1上连接Server1进行测试。


  1、在ISA Server上添加到LAN1的路由


  首先我们在ISA Server上执行route print，查看当前ISA Server上的路由：


  c:\>route print

  IPv4 Route Table

  ===========================================================================

  Interface List

  0x1 ........................... MS TCP Loopback interface

  0x10003 ...00 03 ff fe ff ff ...... Intel 21140-Based PCI Fast Ethernet Adapter
  (Generic)

  0x20004 ...00 03 ff fd ff ff ...... Intel 21140-Based PCI Fast Ethernet Adapter
  (Generic) #2

  ===========================================================================

  ===========================================================================

  Active Routes:

  Network Destination NetmaskGateway Interface Metric

  0.0.0.0 0.0.0.061.139.0.1 61.139.0.1 20 61.139.0.0 255.255.255.0 61.139.0.1 61.139.0.1 20
  61.139.0.1 255.255.255.255 127.0.0.1 127.0.0.120
  61.255.255.255 255.255.255.25561.139.0.1 61.139.0.1 20
  127.0.0.0 255.0.0.0127.0.0.1127.0.0.1 1
  172.16.2.0255.255.255.0 172.16.2.1 172.16.2.1 20
  172.16.2.1 255.255.255.255 127.0.0.1 127.0.0.1 20
  172.16.255.255 255.255.255.255 172.16.2.1 172.16.2.120
  224.0.0.0 240.0.0.0 61.139.0.1 61.139.0.1 20
  224.0.0.0240.0.0.0 172.16.2.1 172.16.2.1 20
  255.255.255.255 255.255.255.255 61.139.0.1 61.139.0.1 1
  255.255.255.255 255.255.255.255 172.16.2.1 172.16.2.1 1

  Default Gateway: 61.139.0.1

  ===========================================================================

  Persistent Routes:

  None
  　


  可以看出，当前的默认路由是61.139.0.1，没有到达LAN1（172.16.1.0/24）的路由，所以，在ISA Server上Ping Client1的IP是不通的，


  c:\>ping 172.16.1.2 -n 2


  Pinging 172.16.1.2 with 32 bytes of data:

  Request timed out.

  Request timed out.


  Ping statistics for 172.16.1.2:

  Packets: Sent = 2, Received = 0, Lost = 2 (100% loss),

  　

  现在，我们来手动添加一条路由，

  c:\>route add 172.16.1.0 mask 255.255.255.0 172.16.2.254

  命令执行成功，我们再Ping一下，

  c:\>ping 172.16.1.2 -n 2

  Pinging 172.16.1.2 with 32 bytes of data:

  Reply from 172.16.1.2: bytes=32 time=7ms TTL=63

  Reply from 172.16.1.2: bytes=32 time=1ms TTL=63

  Ping statistics for 172.16.1.2:

  Packets: Sent = 2, Received = 2, Lost = 0 (0% loss),

  Approximate round trip times in milli-seconds:

  Minimum = 1ms, Maximum = 7ms, Average = 4ms

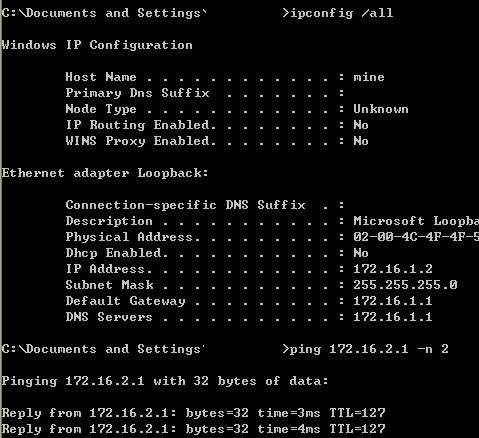

  此时，Ping成功了，同样的，我们在Client1上Ping ISA Server试试，






  如图，也成功了，至此，ISA Server到LAN1的路由配置就已经完成了。


  2、安装ISA Server 2004或配置ISA Server 2004，使它的内部网络中包含LAN1


  我这台ISA Server是已经安装好了ISA Server 2004的，所以只需要修改内部网络的属性即可。但是从网络规划的角度，你应该是先配置好你的基础网络，再安装ISA Server，这样可以避免很多难以预料的问题。

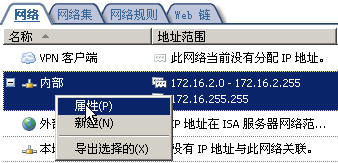

  如图，在ISA Server 2004控制台，点击配置，再点击网络，右击内部网络，选择属性。注意：此时可以看到，内部网络中的地址只包含172.16.2.0/24这一个子网。

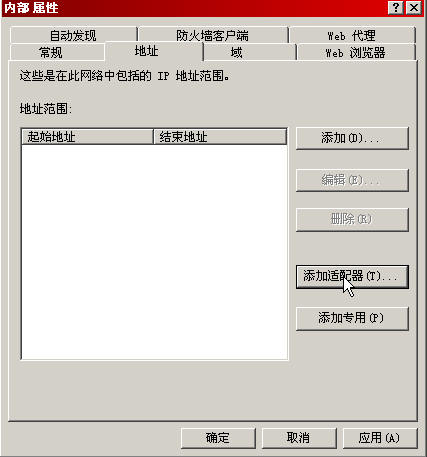

  在弹出的内部属性对话框，点击地址，删除过去的172.16.2.0/24，点击添加适配器，

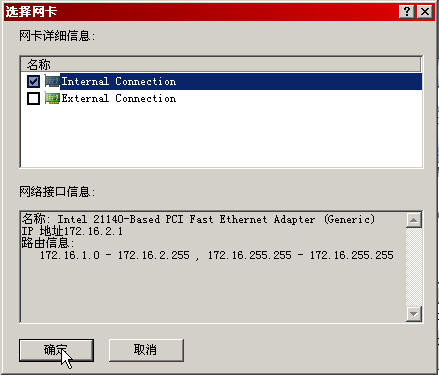

  在弹出的选择网卡对话框，勾选连接内部网络的Internal Connection，注意看网络接口信息中显示的内容，显示了路由信息包括172.16.1.0－172.16.2.255，它会自动从路由表中获取网络地址信息。一般情况下，建议你都采取添加适配器的方式来添加你的内部网络，因为它可以自动识别你的网络路由情况，但是如果这样获取的内部网络地址中包括了多余的地址，请删去并检查你的路由表。

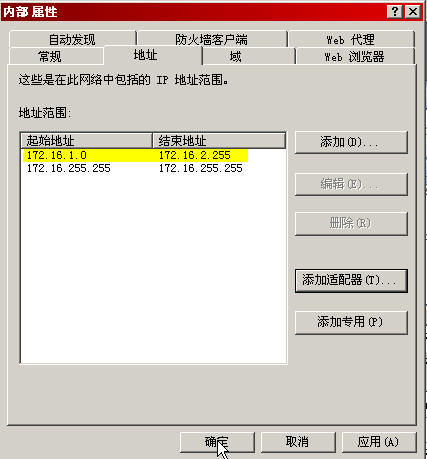

  点击确定后，内部网络属性如下，






  再次点击确定；


  　


  　


  　


  3、添加访问规则，允许内部访问外部

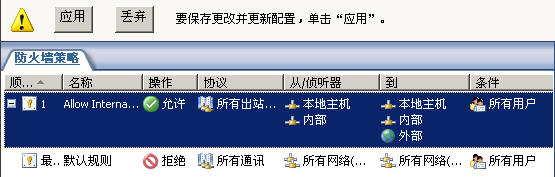

  添加访问规则是ISA Server最基本的操作，在此我就不多重复了。如下图，我建立好了一条允许本地主机、内部访问本地主机、内部和外部网络的所有协议的访问规则。点击应用以保存修改和更新防火墙策略；






  4、在Client1上连接Server1进行测试


  我现在Client1上Ping Server1试试，


  c:\>ping 61.139.0.8 -n 2

  Pinging 61.139.0.8 with 32 bytes of data:

  Reply from 61.139.0.8: bytes=32 time=13ms TTL=126

  Reply from 61.139.0.8: bytes=32 time=9ms TTL=126

  Ping statistics for 61.139.0.8:

  Packets: Sent = 2, Received = 2, Lost = 0 (0% loss),

  Approximate round trip times in milli-seconds:

  Minimum = 9ms, Maximum = 13ms, Average = 11ms

  成功了，我们再使用ftp连接上去试试：

  C:\>ftp 61.139.0.8

  Connected to 61.139.0.8.

  220 Serv-U FTP Server v5.1 for WinSock ready...

  User (61.139.0.8:(none)): anonymous

  331 User name okay, please send complete E-mail address as password.

  Password:

  230 User logged in, proceed.

  ftp> dir

  200 PORT Command successful.

  150 Opening ASCII mode data connection for /bin/ls.

  drw-rw-rw- 1 user group 0 Jul 29 18:58 .

  drw-rw-rw- 1 user group 0 Jul 29 18:58 ..

  drw-rw-rw- 1 user group 0 Jul 29 18:58 AdminScripts

  drw-rw-rw- 1 user group 0 Jul 29 18:58 ftproot

  drw-rw-rw- 1 user group 0 Jul 29 18:58 wwwroot

  226 Transfer complete.

  ftp: 收到 314 字节，用时 0.01Seconds 20.93Kbytes/sec.

  在Server1上的ftp监控里面看看，


  　





  Client1通过ISA Server（61.139.0.1）已经连接上ftp服务器。


  再回到Client1上，执行

  ftp> quit

  221 Goodbye!

  　


  此次试验就成功完成了。
